全誌A83T-Q588
Q588板卡是采用的全誌A83T方案，集成了多媒體解碼、液晶驅動、HDMI、WIFI...

[上一個:全誌A83T-D88] [下一個:全誌H3]

全誌A83T-Q588

詳情說明

Examples

產品概述：

1.1概述：

Q588板卡是采用的全誌A83T方案，集成了多媒體解碼、液晶驅動、HDMI、WIFI、藍牙、以太網、3G/4G於一體，支持當前流行的視頻及圖片格式解碼，支持HDMI高清視頻輸出，LVDS雙8路接口，EDP接口等，可以驅動各種TFT LCD顯示屏，大大簡化整機係統設計，TF卡，穩定性更強，非常適合於廣告機、收銀機、數字標牌、車載等智能終端主板。

1.2特點：

◆集成USB/LVDS/EDP/HDMI /WIFI/BT/LAN於一體，簡化整機設計，可插TF卡.

◆豐富的擴展接口.七個USB接口(五個插針,兩個標準USB口),三個可擴展串口,GPIO/ADC接口，可以滿足市場上各種外設的要求.

◆高清晰度。最大支持4K的解碼和各種LVDS/EDP信號LCD顯示屏.

◆功能齊全。支持橫豎屏播放，視頻分屏，滾動字幕，定時開關，USB數據導入等功能。

管理方便：人性化的播放列表製作軟件，便於廣告播放管理和控製。播放日誌，方便了解播放情況。

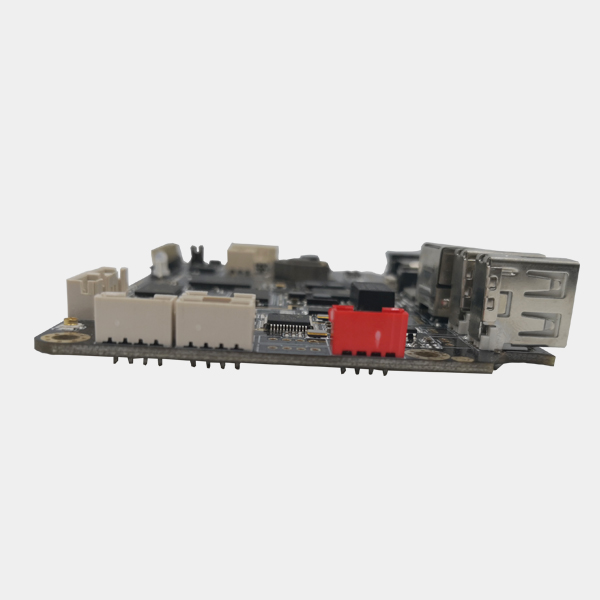

1.3主板外觀及接口示意圖：

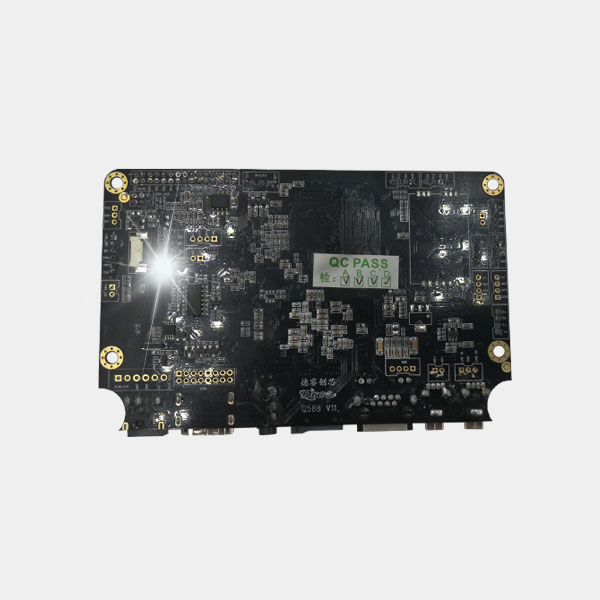

正麵

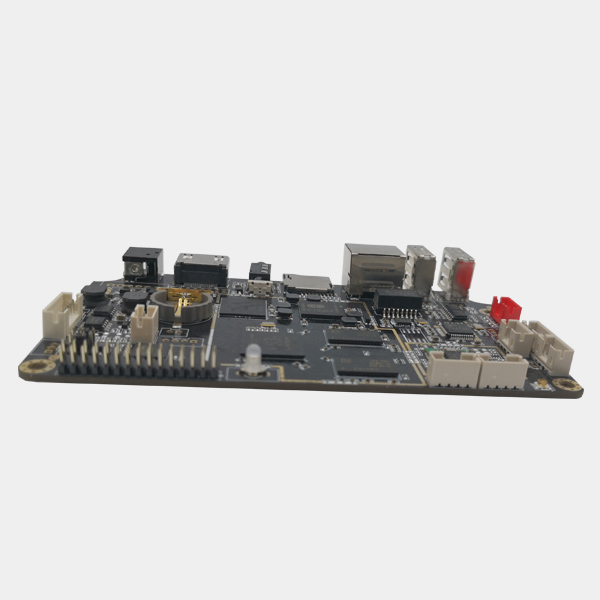

背麵

引腳功能

基本功能列表：

主要硬件指標
CPU	全誌A83T , 八核，主頻2GHz
內存	1/2G(可選)
內置存儲器	EMMC 8/16/32G(可選)
解碼分辨率	最高支持4K
操作係統	androids 6.0
播放模式	支持循環、定時、插播等多種播放模式
網絡支持	以太網、支持WiFi/藍牙4.0、3G/4G
視頻播放	支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4等
圖片格式	支持BMP、JPEG、PNG、GIF
USB2.0接口	2個USB HOST,5個USB插座
串口	3個串口插針,包含一個四線串口
WIFI、BT	內置WIFI，BT4.0（可選）
TF卡	支持TF卡
LVDS輸出	6/8位雙路LVDS，可直接驅動50/60Hz液晶屏
HDMI	HDMI OUT,最大到1080P
音視頻輸出	支持立體聲輸出,板載D類3W/10W*2功放
RTC實時時鍾	支持
定時開關機	支持
係統升級	支持本地TF,USB升級

PCB尺寸和接口布局：

3.1PCB尺寸圖：

PCB：6 層板

尺寸：123.76mm*87.72mm, 板厚1.6mm

螺絲孔規格：∮3.2*4

3.2接口參數說明：

◆電源輸入接口

采用12Ｖ的直流電源供電，允許從DC座係統供電，電源適配器的插頭DC IN規格為Ｄ6.0，d2.0。在未接外設空負載情況下，12V直流電源需支持最小600mA電流。

◆LVDS PWR接口

請注意LVDS屏電源電壓，勿接錯，否則燒屏

序號	定義	描述
1	12V
2	5V
3	3V3

◆遙控接收接口

序號	定義	描述
1	VCC	3.3V
2	GND	地線
3	IR	遙控信號輸入

◆背光控製接口

用於LVDS屏的背光控製，12V供電電流不大於1.5A，當使用19寸以上大屏或者屏背光的功率在20W以上的話時，背光供電請從其他電源板上取電，以免造成係統不穩定。背光使能電壓為3V，如是其他電壓，請加IO電平轉換電路。

序號	定義	描述
1	VCC	12V輸出
2	VCC	12V輸出
3	BL-EN	背光使能控製
4	BL-ADJ	背光使能控製
5	GND	地線
6	GND	地線

◆LVDS接口

通用的LVDS接口定義，支持單/雙，六/八位1080P LVDS屏。屏電壓可以通過跳線帽進行選擇，可選擇支持3.3V/5V/12V屏電源供電。

為了避免燒板子和屏，請注意以下事項：

1.請確認屏規格書屏供電電壓是否正確，板子相應電源是否可以滿足屏工作最大電流。

2.請使用萬用表確認跳線帽選擇的電源是否正確。

序號	定義	描述
1	PVCC	液晶電源輸出，+3.3v/+5V/ +12V可選
2
3
4	GND	地線
5
6
7	0-VN0	Pixel0 Negative Data (Odd)
8	0-VP0	Pixel0 Positive Data (Odd)
9	0-VN1	Pixel1 Negative Data (Odd)
10	0-VP1	Pixel1 Positive Data (Odd)
11	0-VN2	Pixel2 Negative Data (Odd)
12	0-VP2	Pixel2 Positive Data (Odd)
13	GND	地線
14	GND	地線
15	0-VNC	Positive Sampling Clock (Odd)
16	0-VPC	Positive Sampling Clock (Odd)
17	0-VN3	Pixel3 Negative Data (Odd)
18	0-VP3	Pixel3 Positive Data (Odd)
19	1-VN0	Pixel0 Negative Data (Even)
20	1-VP0	Pixel0 Positive Data (Even)
21	1-VN1	Pixel1 Negative Data (Even)
22	1-VP1	Pixel1 Positive Data (Even)
23	1-VN2	Pixel2 Negative Data (Even)
24	1-VP2	Pixel2 Positive Data (Even)
25	GND	地線
26	GND	地線
27	1-VNC	Negative Sampling Clock (Even)
28	1-VPC	Positive Sampling Clock (Even)
29	1-VN3	Pixel3 Negative Data (Even)
30	1-VP3	Pixel3 Positive Data (Even)

◆UART接口

板卡引出了三組普通雙線串口，可支持市麵上通用的串口設備，串口的電平為0V到3.3V。如果對接的串口的電平高於3.3V時，要有隔離電路或者電平轉換電路，否則會燒壞主控和設備。

注意事項：

1.TTL串口電壓是否匹配。不能直接接入MAX232,485設備。

主板用到的串口：UART2（/dev/ttyS2），UART3（/dev/ttyS3），UART4（/dev/ttyS4）

2.TX，RX接法是否正確。

序號	定義	描述
6	RTS	RTS
5	CTS	CTS
4	GND	地線
3	UART- RX	RX
2	UART- TX	TX
1	VCC	3.3V輸出

◆USB

板卡具有2個USB標準接口，5個內置的USB插針，用於外設擴展，默認為HOST，供電電流不大於500mA

序號	定義	描述
4	VDD	5V輸出
3	DM	DM
2	DP	DP
1	GND	地線

◆觸摸屏接口

序號	定義	描述
1	GND
2	GND
3	RST
4	INT
5	GND
6	SCK
7	SDA
8	VCC
9	GND
10	GND

序號	定義	描述
1	VCC
2	SCK
3	SDA
4	INT
5	RST
6	GND

◆SPK接口

序號	定義	描述
1	OUTP-L
2	OUTN-L
3	OUTN-R
4	OUTP-R

◆電源開關接口

序號	定義	描述
1	SW1	外接電源開關
2	SW2	外接電源開關

◆12VIN

序號	定義	描述
1	12V
2	12V
3	GND
4	GND
5	STB-5V
6	STB-CTR

◆HDMI排針接口

序號	定義	序號	定義
1	HTX2P	2	HTX2N
3	HTX1P	4	HTX1N
5	HTX0P	6	HTX0N
7	HTXCP	8	HTXCN
9	GND	10	GND
11	CEC	12	SCL
13	SDA	14	HPD
15	GND	16	VCC

●40pin MIPI LCD 接口

序號	定義	描述
1	1V8	1V8
2	VDD	LCD3.3V
3	VDD	LCD3.3V
4	GND	GND
5	LCD-RST	LCD-reset-pin
6	NC	NC
7	GND	GND
8	MIPI-TDN0	Negative MIPI differential data inputs
9	MIPI-TDP0	Positive MIPI differential data inputs
10	GND	GND
11	MIPI-TDN1	Negative MIPI differential data inputs
12	MIPI-TDP1	Positive MIPI differential data inputs
13	GND	GND
14	MIPI-TCN	Negative MIPI differential data inputs
15	MIPI-TCP	Positive MIPI differential data inputs
16	GND	GND
17	MIPI-TDN2	Negative MIPI differential data inputs
18	MIPI-TDP2	Positive MIPI differential data inputs
19	GND	GND
20	MIPI-TDN3	Negative MIPI differential data inputs
21	MIPI-TDN3	Positive MIPI differential data inputs
22	GND	GND
23	NC	NC
24	NC	NC
25	GND	GND
26	LCD-BL-EN	LCD背光使能
27	LCD-PWM	LCD背光調節
28	NC	NC
29	NC	NC
30	GND	GND
31	VLED-
32	VLED-
33	NC	NC
34	NC	NC
35	VSN
36	NC	NC
37	NC	NC
38	VSP
39	LED+
40	LED+

◆其它一些標準接口以及功能:

存儲接口	TF卡	數據存儲,最大支持32G
存儲接口	USB	HOST接口,支持數據存儲,數據導入,USB鼠標鍵盤,攝像頭,觸摸屏等
HDMI接口	16PIN-2.0mm間距排針	支持HDMI數據輸出,最大支持1080P
耳機接口	標準接口	3.5mm標準接口

◆電氣性能：

項目		最小	典型	最大
電源電壓	電壓	--	12V	--
電源電壓	紋波	--	--	50mV
電源電壓	電流	3A
電源電流(HDMI輸出,未接其它外設)	工作電流	--
	待機電流	--	--	--
	USB供電電流	--	--	--
電源電流(LVDS)	3.3V工作電流		--	--
	5V工作電流		--	--
	12V工作電流		--	--
	USB供電電流	--	--	--
總輸出	電流	--		--
環境	相對濕度	--	--	--
環境	工作溫度	--	--	--

備注一：接LVDS屏時，需注意選擇正確的背光工作電壓3.3V, 5V, 12V，請用戶不能將其應用於超出相應的最大電流的外設。

備注二:接LVDS屏時，板卡整體的工作電流和待機電流視所接的屏而定，上表未一一列出。

組裝使用注意事項：

在組裝使用過程中，請注意下麵（且不限於）問題點。

一，裸板與外設短路問題。

二，在安裝固定過程中，避免裸板因固定原因而造成變形問題。

三，安裝LVDS屏時，注意屏電壓，電流是否符合。注意屏座子第1腳方向問題。

四，安裝LVDS屏時，注意屏背光電壓，電流是否符合。屏背光的功率在20W以上的話，是否使用其他電源板供電。

五，外設（USB，IO .etc）安裝時，注意外設IO電平和電流輸出問題。

六，串口安裝時， TX,RX接法是否正確。

七，輸入電源是否接入在電源輸入接口上，根據總外設評估，輸入電源電壓，電流等是否滿足要求。杜絕為了方便操作從背光插座進行接入供電輸入電源。
