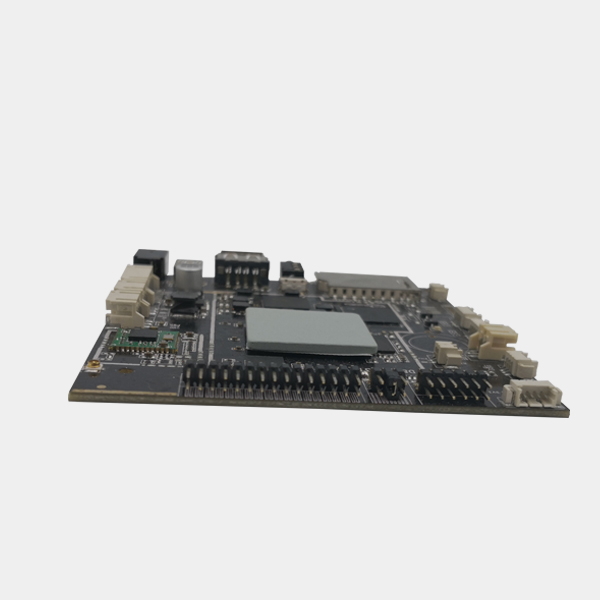

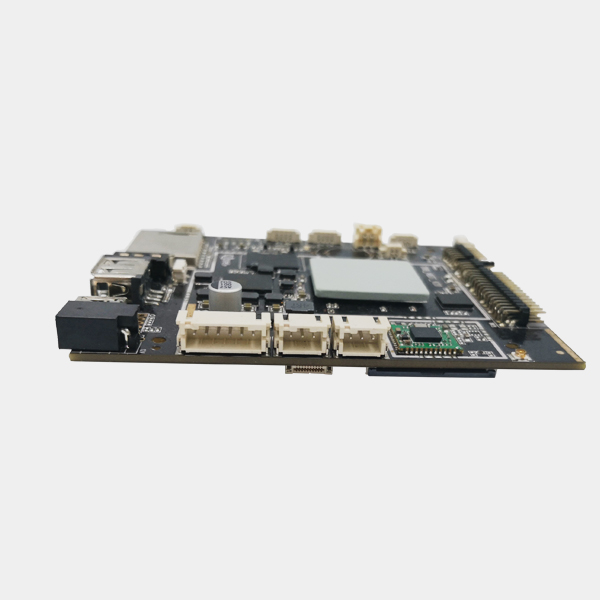

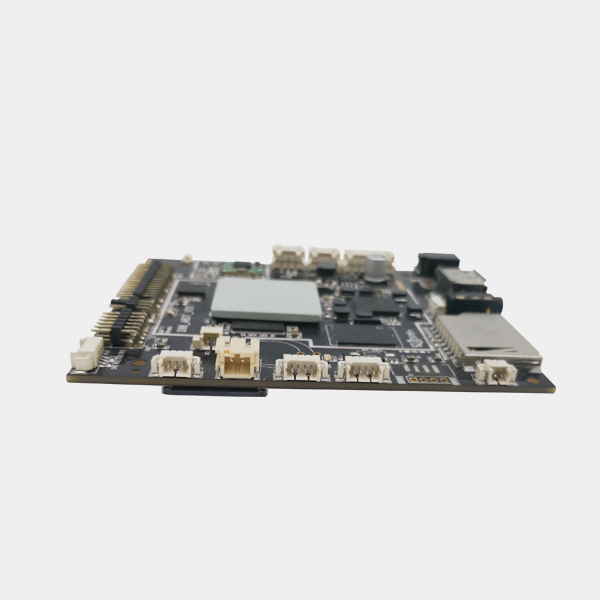

全誌A83T-D88
全誌A83T-D88
D88板卡是采用的全誌A83T八核2.0GHz方案，集成了多媒體解碼、液晶驅動、HDMI、WIFI​...

全誌A83T-D88

 詳情說明
Examples
產品概述：
1.1概述：

D88板卡是采用的全誌A83T八核2.0GHz方案，集成了多媒體解碼、液晶驅動、HDMI、WIFI、藍牙、以太網、3G/4G於一體，支持絕大部分當前流行的視頻及圖片格式解碼，支持HDMI視頻輸出,LVDS雙8路接口,EDP接口等，可以驅動各種TFT LCD顯示屏，大大簡化整機係統設計，SD卡，穩定性更強，非常適合於廣告機、收銀機、數字標牌、車載等智能終端主板。

1.2特點：

◆集成USB/LVDS/EDP/HDMI /WIFI/BT/LAN於一體，簡化整機設計，可插SD卡.

◆豐富的擴展接口.五個USB接口(三個插針,1個標準USB口，1個MINIUSB接口),兩個可擴展串口,GPIO/ADC接口，可以滿足市場上各種外設的要求.

◆高清晰度。最大支持1080P的解碼和各種LVDS/EDP信號LCD顯示屏.

◆功能齊全。支持橫豎屏播放，視頻分屏，滾動字幕，定時開關，USB數據導入等功能。

管理方便：人性化的播放列表製作軟件，便於廣告播放管理和控製。播放日誌，方便了解播放情況。

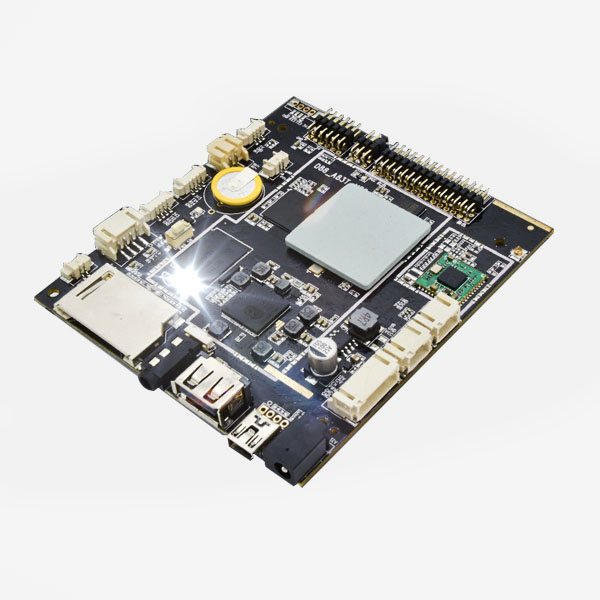

1.3主板外觀及接口示意圖：

​
​
基本功能列表：

主要硬件指標

CPU

全誌A83T , 八核，主頻2.0GHz

內存

1/2G(可選)

內置存儲器

EMMC 8/16/32G(可選)

解碼分辨率

最高支持4K

操作係統

androids 6.0

播放模式

支持循環、定時、插播等多種播放模式

網絡支持

以太網、支持WiFi/藍牙4.0、3G/4G

視頻播放

支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4等

圖片格式

支持BMP、JPEG、PNG、GIF

USB2.0接口

5個USB接口

串口

2個串口插針

WIFI、BT

內置WIFI，BT4.0（可選）

SD卡

支持SD卡

LVDS輸出

6/8位雙路LVDS，可直接驅動50/60Hz液晶屏

HDMI

HDMI OUT,最大到1080P

音視頻輸出

支持立體聲輸出,板載D類3W/10W*2功放

RTC實時時鍾

支持

定時開關機

支持
係統升級

支持本地SD,USB升級
PCB尺寸和接口布局：

3.1PCB尺寸圖：

PCB：6 層板

尺寸：102.81mm*82.84mm, 板厚1.2mm

螺絲孔規格：∮2.6*3

3.2接口參數說明：

◆電源輸入接口

采用12Ｖ的直流電源供電，允許從DC座係統供電，電源適配器的插頭DC IN規格為Ｄ4.4，d1.65。在未接外設空負載情況下，12V直流電源需支持最小600mA電流。

◆LVDS PWR接口

請注意LVDS屏電源電壓，勿接錯，否則燒屏

序號 定義 描述
1

12V


2

5V


3

3V3



◆遙控接收接口

序號 定義 描述
1

VCC

3.3V
2

GND

地線
3

IR

遙控信號輸入

◆背光控製接口

用於LVDS屏的背光控製，12V供電電流不大於1.5A，當使用19寸以上大屏或者屏背光的功率在20W以上的話時，背光供電請從其他電源板上取電，以免造成係統不穩定。背光使能電壓為3V，如是其他電壓，請加IO電平轉換電路。

序號

 定義 描述
1

VCC

12V輸出
2

VCC

12V輸出
3

BL-EN

背光使能控製
4

BL-ADJ

背光使能控製

5

GND

地線

6

GND

地線

◆LVDS接口

通用的LVDS接口定義，支持單/雙，六/八位1080P LVDS屏。屏電壓可以通過跳線帽進行選擇，可選擇支持3.3V/5V/12V屏電源供電。

為了避免燒板子和屏，請注意以下事項：

1.請確認屏規格書屏供電電壓是否正確，板子相應電源是否可以滿足屏工作最大電流。

2.請使用萬用表確認跳線帽選擇的電源是否正確。

序號 定義 描述
1

PVCC

液晶電源輸出，+3.3v/+5V/ +12V可選
2
3
4

GND

地線
5
6
7

0-VN0

Pixel0 Negative Data (Odd)
8

0-VP0

Pixel0 Positive Data (Odd)
9

0-VN1

Pixel1 Negative Data (Odd)
10

0-VP1

Pixel1 Positive Data (Odd)
11

0-VN2

Pixel2 Negative Data (Odd)
12

0-VP2

Pixel2 Positive Data (Odd)
13

GND

地線
14

GND

地線
15

0-VNC

Positive Sampling Clock (Odd)
16

0-VPC

Positive Sampling Clock (Odd)
17

0-VN3

Pixel3 Negative Data (Odd)
18

0-VP3

Pixel3 Positive Data (Odd)
19

1-VN0

Pixel0 Negative Data (Even)
20

1-VP0

Pixel0 Positive Data (Even)
21

1-VN1

Pixel1 Negative Data (Even)
22

1-VP1

Pixel1 Positive Data (Even)
23

1-VN2

Pixel2 Negative Data (Even)
24

1-VP2

Pixel2 Positive Data (Even)
25

GND

地線
26

GND

地線
27

1-VNC

Negative Sampling Clock (Even)
28

1-VPC

Positive Sampling Clock (Even)
29

1-VN3

Pixel3 Negative Data (Even)
30

1-VP3

Pixel3 Positive Data (Even)

◆UART接口

板卡引出了三組普通雙線串口，可支持市麵上通用的串口設備，串口的電平為0V到3.3V。如果對接的串口的電平高於3.3V時，要有隔離電路或者電平轉換電路，否則會燒壞主控和設備。

注意事項：

1.TTL串口電壓是否匹配。不能直接接入MAX232,485設備。

2.TX，RX接法是否正確。

序號 定義 描述
4

GND

地線
3

UART- RX

RX
2

UART- TX

TX
1

VCC

3.3V輸出

◆USB

板卡具有2個USB標準接口，5個內置的USB插針，用於外設擴展，默認為HOST，供電電流不大於500mA

序號 定義 描述
1

VDD

VDD
2
3
4

GND

地線
5

DP

DP
6

DM

DM
7

DP

DP
8

DM

DM
9

DP

DP
10

DM

DM
11

GND

地線
12

GND

地線

◆觸摸屏接口

序號 定義 描述
1 GND


2 GND
3

RST


4

INT


5 GND
6

SCK


7

SDA


8

VCC


9

GND


10 GND

◆SPK接口

序號 定義 描述
1

OUTP-L


2

OUTN-L


3

OUTN-R


4

OUTP-R



◆12VIN

序號 定義 描述
1

12V


2

12V


3

GND


4

GND



◆HDMI排針接口

序號 定義

序號

定義
1

HTX2P

 2 G1
3

HTX1P

 4

HTX1N
5

HTX0P

 6

HTX0N
7

 HTXCP

 8

HTXCN
9

GND

 10 GND
11

CEC

 12

SCL
13

SDA

 14

HPD
15

GND

 16

VCC

●40pin MIPI LCD 接口

序號 定義

描述
1

1V8

1V8
2

VDD

LCD3.3V
3

VDD

LCD3.3V
4

GND

GND
5

LCD-RST

LCD-reset-pin
6

NC

NC
7 GND

GND
8

MIPI-TDN0

Negative MIPI differential data inputs
9

MIPI-TDP0

Positive   MIPI differential data inputs
10

GND

GND
11

MIPI-TDN1

Negative MIPI differential data inputs
12

MIPI-TDP1

Positive   MIPI differential data inputs
13

GND

GND
14

MIPI-TCN

Negative MIPI differential data inputs
15

MIPI-TCP

Positive   MIPI differential data inputs
16

GND

GND
17

MIPI-TDN2

Negative MIPI differential data inputs
18

MIPI-TDP2

Positive   MIPI differential data inputs
19

GND

GND
20

MIPI-TDN3

Negative MIPI differential data inputs
21

MIPI-TDN3

Positive   MIPI differential data inputs
22

GND

 GND
23

NC

NC
24

NC

NC
25

GND

 GND
26

LCD-BL-EN

LCD背光使能
27

LCD-PWM

LCD背光調節
28

NC

NC
29

NC

NC
30

GND

 GND
31

VLED-


32

VLED-


33

NC

NC
34

NC

NC
35

VSN


36 NC

NC
37 NC

NC
38

VSP


39

LED+


40

LED+



◆EDP屏接口

序號 定義

描述
1

NC


2

GND


3

Lane1_N


4

Lane1_P


5

GND


6

Lane0_N


7

Lane0_P


8

GND


9

AUX_CH_P


10

AUX_CH_N


11

GND


12

VCC


13

VCC


14

NC


15

GND


16

GND


17

HPD


18

GND


19

GND


20

GND


21 GND
22

BL_EN


23

BL_PWM


24 NC
25 NC
26

BL_PWR


27

BL_PWR


28

BL_PWR


29

BL_PWR


30 NC

◆其它一些標準接口以及功能:

存儲接口

TF卡

數據存儲,最大支持32G

USB

HOST接口,支持數據存儲,數據導入,USB鼠標鍵盤,攝像頭,觸摸屏等

HDMI接口

16PIN-2.0mm間距排針

支持HDMI數據輸出,最大支持1080P

耳機接口

標準接口

3.5mm標準接口
電氣性能：
項目 最小 典型 最大

電源電壓

電壓

--

12V

--

紋波

--

--

50mV

電源電壓

電流

3A



電源電流(HDMI輸出,未接其它外設)

工作電流

--



待機電流

--

--

--
USB供電電流

--

--

--

電源電流(LVDS)

3.3V工作電流



--

--

5V工作電流



--

--

12V工作電流



--

--

USB供電電流

--

--

--

總輸出

電流

--



--

環境

相對濕度

--

--

--

工作溫度

--

--

--

備注一：接LVDS屏時，需注意選擇正確的背光工作電壓3.3V, 5V, 12V，請用戶不能將其應用於超出相應的最大電流的外設。

備注二:接LVDS屏時，板卡整體的工作電流和待機電流視所接的屏而定，上表未一一列出。

組裝使用注意事項：

在組裝使用過程中，請注意下麵（且不限於）問題點。

一，裸板與外設短路問題。

二，在安裝固定過程中，避免裸板因固定原因而造成變形問題。

三，安裝LVDS屏時，注意屏電壓，電流是否符合。注意屏座子第1腳方向問題。

四，安裝LVDS屏時，注意屏背光電壓，電流是否符合。屏背光的功率在20W以上的話，是否使用其他電源板供電。

五，外設（USB，IO .etc）安裝時，注意外設IO電平和電流輸出問題。

六，串口安裝時， TX,RX接法是否正確。

七，輸入電源是否接入在電源輸入接口上，根據總外設評估，輸入電源電壓，電流等是否滿足要求。杜絕為了方便操作從背光插座進行接入供電輸入電源。
