全誌A40i-T10
T10板卡是采用的全誌A40i方案，集成了多媒體解碼、液晶驅動、WIFI、藍牙、以太網於一體...

[上一個:全誌A33-D16 V20] [下一個:全誌A40i-T13]

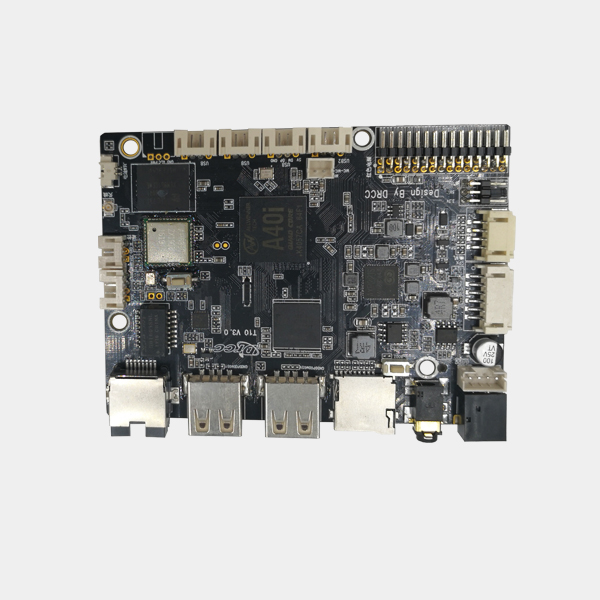

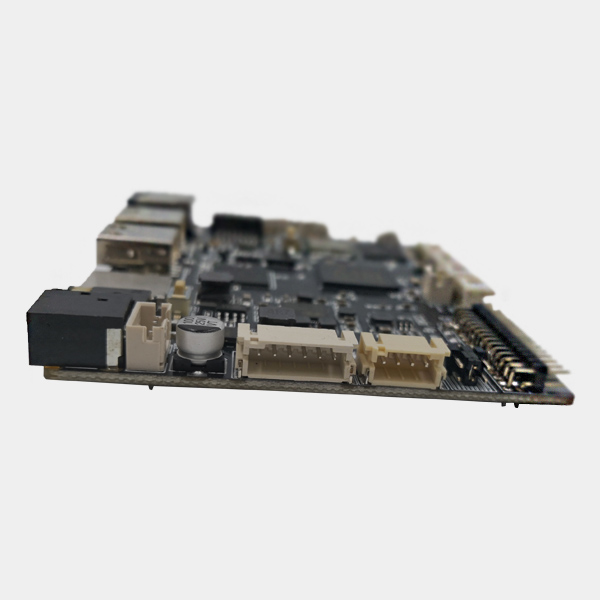

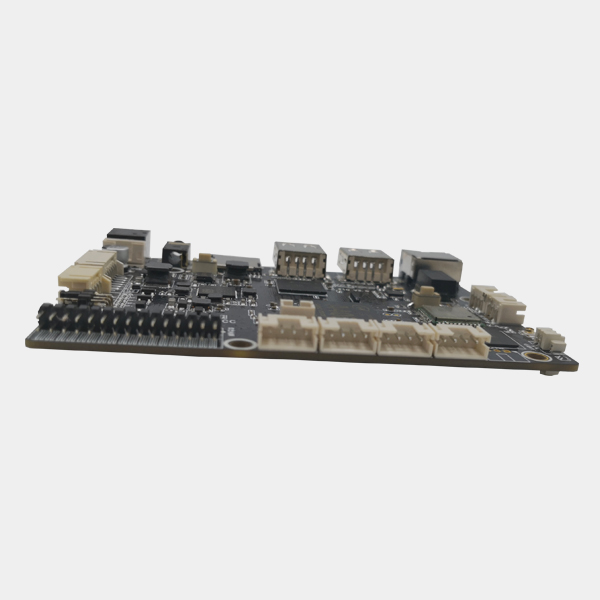

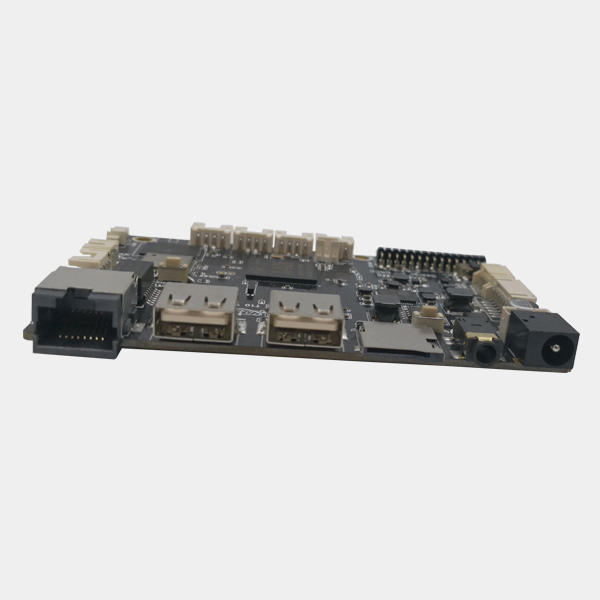

全誌A40i-T10

詳情說明

Examples

產品概述：

T10板卡是采用的全誌A40i方案，集成了多媒體解碼、液晶驅動、WIFI、藍牙、以太網於一體，支持絕大部分當前流行的視頻及圖片格式解碼，支持LVDS、RGB屏等，可以驅動各種TFT LCD顯示屏，大大簡化整機係統設計，SD卡，穩定性更強，非常適合於廣告機、收銀機、數字標牌、車載等智能終端主板。

產品特點：

1.1適用範圍

A4是一款智能商顯行業主板，采用成熟方案，用料足實，軟硬件穩定，普遍適用於：廣告機、數字標牌、智能自助終端、智能零售終端、O2O智能設備等。

1.2產品概述

T10采用全誌A40i Cortex-A7 四核CPU，搭載androids7.1係統，主頻1.2GHz，性能突出，性價比高。GPU采用Mail 400 MP2，一流的圖片和視頻處理能力，是廣告機、智能終端的最佳選擇。

1.3 產品特點

♦ 高清晰度。最大支持1080P的解碼和各種LVDS信號顯示屏；

♦ 支持遠程、TF卡、電腦等多種升級方式。

♦ TF卡/U盤配置屏參，即插即亮，完美支持各尺寸，各分辨率LVDS顯示屏。

♦ 完美支持行業主流發布軟件、行業應用軟件，即裝即用。

♦ 完美支持紅外、光學、電容、電阻等多種主流觸摸屏，支持免驅觸摸屏的HID配置，無需調試。

♦ 高擴展度。6路USB和2路串口，完美支持主流USB/串口設備，打印機、刷卡器、密碼鍵盤、指紋儀、攝像頭、身份證識別、二維碼掃描儀等，提供demon測試程序。

1.4 外觀及接口示意圖

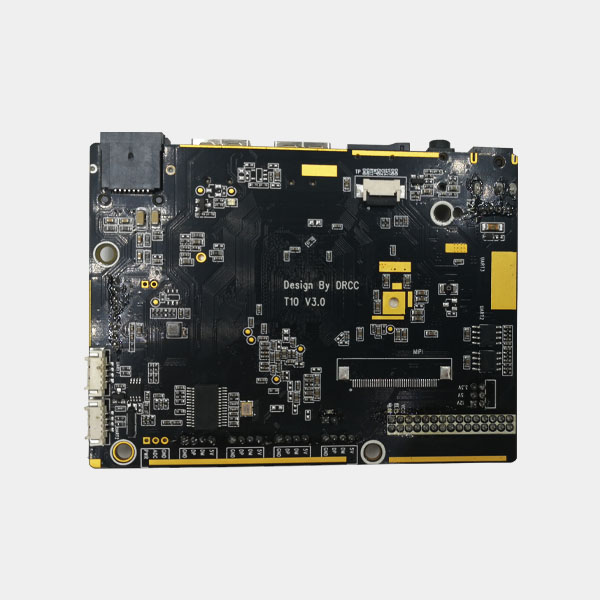

背麵

基本功能列表：

主要硬件指標
CPU	全誌A40i，四核，主屏1.2GHz
內存	1G/2G
內置存儲器	EMMC 8/16/32G(可選)
解碼分辨率	最高支持1080P
操作係統	androids 7.1
播放模式	支持循環、定時、插播等多種播放模式
網絡支持	以太網、支持WIFI(藍牙可選)、無線外設擴展
視頻播放	支持wmv、avi、flv、rm、rmvb、mpeg、ts、mp4等
圖片格式	支持BMP、JPEG、PNG、GIF
USB2.0接口	2標準USB HOST接口（其中一組可選 OTG）、4個USB插座
串口	2個串口插座
以太網	1個，10M/100M自適應以太網
TF卡	TF卡
LVDS輸出	1個，支持雙通道LVDS，最大1080P@60fps
音頻輸出	左右聲道輸出，內置雙通道8R/6W功放
RTC實時時鍾	支持
定時開關機	支持
係統升級	RTC實時時鍾

PCB尺寸和接口布局：

PCB尺寸圖

PCB：6 層板

尺寸：73.1*98.3mm, 板厚1.6mm

螺絲孔規格：∮3.2mm x 3

3.2 接口參數說明

輸出支持LCD 1080P@30fps

♦電源輸入接口（DC;DC-IN）

采用12V的直流電源供電，隻允許從DC座和電源插座給板卡係統供電。

電源適配器的插頭DC規格為D5.0，DC-IN規格為D2.54。在未接外設空負載情況下，12V直流電源需支持最小600mA電流。

♦BAT1 RTC電池接口

標準的2PIN 1.25間距，用於斷電時給係統時鍾供電。

♦遙控接收和指示燈接口（IR/LED）

♦背光控製接口(LCD-BL)

用於LVDS屏的背光控製，12V供電電流不大於1.5A，當使用19寸以上大屏或者屏背光的功率在20W以上時，背光供電請從其他電源板上取電，以免造成係統不穩定。背光使能電壓為3.3V，如是其他電壓，請加IO電平轉換電路。此12V電源隻能作為背光電源輸出，千萬不能作為電源輸入供給係統。

序號	定義	屬性	描述
1	VCC	電源	12V輸出（最大電流2A）
2	VCC	電源	12V輸出（最大電流2A）
3	BL-EN	輸出	背光亮度控製
4	BL-ADJ	輸出	背光亮度控製
5	GND	地線	地線
6	GND	地線	地線

LVDS接口（LVDS）

通用的LVDS接口定義，支持單/雙，六/八位1080P LVDS屏。屏電壓可以通過以下跳線帽選擇，可選擇支持3.3V/5V/12V屏電源供電。

注意事項：為了避免燒板子和屏。

1、請確認屏規格書，屏供電電壓是否正確，板子相應電源是否可以滿足屏工作最大電流。

2、請使用萬用表確認跳線帽選擇的電源是否正確。

♦串口/GPIO口

2組普通串口，可支持市麵上通用的串口設備，串口的電平為0V到3.3V。如果對接的串口的電平高於3.3V時，要有隔離電路或者電平轉換電路，否則會燒壞主控和設備。

注意事項：

1、串口電壓是否匹配。不能直接接入MX232，485設備。

2、TX、RX接法是否正確

♦USB（USB0;USB1;USB2;USB3;USB4）

兩個USB標準接口，4個USB插座，用於外設擴展，默認為HOST,供電電流大於500mA。

序號	定義	屬性	描述
1	VCC	電源	5V輸出，最大電流500mA
2	DM	輸入/出	DM
3	DP	輸入/出	DP
4	GND	輸出	地線

♦ 音頻接口1 輸出（SPK）

可直接驅動喇叭從內置功放芯片引出，支持雙通道8R/3W喇叭，如果外接的喇叭比較小，請把音量調小，以免造成喇叭燒壞

序號	定義	屬性	描述
1	OUTL+	輸出	音頻輸出左+
2	OUTL-	輸出	音頻輸出左-
3	OUTR-	輸出	音頻輸出右-
4	OUTR+	輸出	音頻輸出右+

♦ 音頻接口2 輸入(MIC)

MICIN1

序號	定義	屬性	描述
1	MIC	輸入	MIC輸入
2	AGND	模擬地	模擬地

◆SPK接口

請以實際PCB板為準。

◆RTC接口

電氣性能：

項目		最小	典型	最大
電源電壓	電壓	9V		12V
電源電壓	紋波	--	--	50mV
電源電流 (HDMI輸出,未接其它外設)	工作電流	--	mA	mA
	待機電流 (5V STB)	--	mA	--
	USB供電電流	--	--	5V/500mA
電源電流 (LVDS)	工作電流	視屏而定
	待機電流	視屏而定
	USB供電電流	--	--	5V/500mA
	液晶屏供電電流	--	--	3.3V/500mA
				1A(5V)
				1A(12V)
